欧美日韩亚洲精品瑜伽裤,国产肉丝袜在线观看,婷婷亚洲综合五月天小说,亚洲国产成人精品女人久久久,日韩好片一区二区在线看,在线播放国产一区二区三区,人体内射精一区二区三区,少妇熟女视频一区二区三区,精品一区二区三区在线观看,欧美变态口味重另类在线视频

  • <th id="suqme"><nav id="suqme"></nav></th>
  • <samp id="suqme"></samp>
  • 熱處理工藝對TA24(Ti75)鈦合金棒材顯微組織及性能的影響

    發(fā)布時(shí)間: 2024-01-15 07:28:44    瀏覽次數(shù):

    TA24(Ti75)是低合金化Ti-3Al-2Mo-2Zr,系具有我國自主知識產(chǎn)權(quán)的近α型合金,含有3%的α穩(wěn)定元素Al,對α相起固溶強(qiáng)化作用;含有2%的β穩(wěn)定元素Mo,起到強(qiáng)化β相并改善工藝塑性的作用;還含有中性元素Zr,改善金屬的焊接性能。TA24鈦合金名義成分的鋁當(dāng)量為3.5,鉬當(dāng)量為2,其主要性能特點(diǎn)是具有比TA5更高的強(qiáng)度和更好的工藝塑性。該合金還具有良好的焊接性能和耐腐蝕性能。

    TA24鈦合金最適合于制造形狀復(fù)雜的板材沖壓、焊接零部件,在艦船和醫(yī)用領(lǐng)域獲得廣泛應(yīng)用,其主要半成品是板材、管材、棒材、鍛件、型材。本文采用小規(guī)格棒材,研究TA24鈦合金棒材熱處理制度以及組織與力學(xué)性能之間的匹配關(guān)系,為工業(yè)生產(chǎn)提供指導(dǎo)幫助。

    1、試驗(yàn)材料及方法

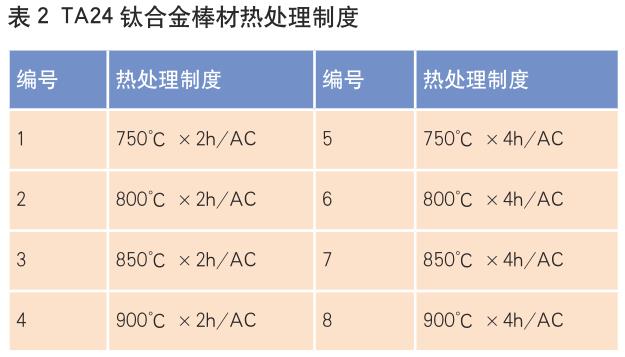

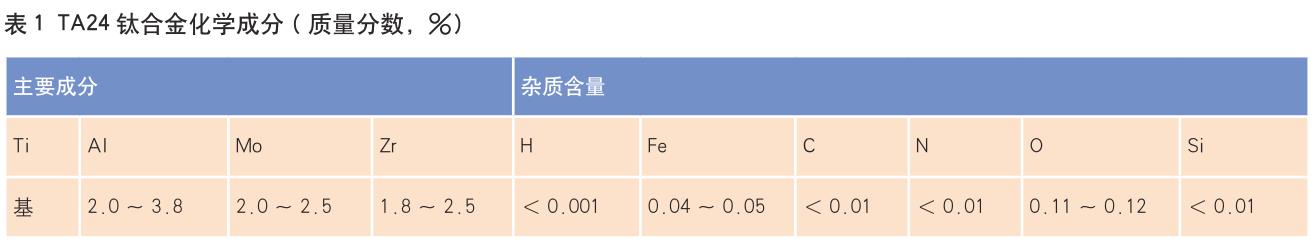

    為了進(jìn)一步研究熱處理工藝與組織性能之間的匹配關(guān)系,試驗(yàn)采用寶鈦集團(tuán)真空自耗電弧爐經(jīng)過二次熔煉的φ296mm小型鑄錠在兩相區(qū)鍛造的φ16mm棒材,采用線切割取樣,取樣部位均為棒材頭部中心部位,合金化學(xué)成分如表1所示。在棒材上截取樣段進(jìn)行750~900℃不同溫度及時(shí)間的熱處理試驗(yàn),方案如表2所示。試驗(yàn)顯微組織在Axiovert200MAT光學(xué)顯微鏡上觀測,室溫拉伸性能在Instron5885電子萬能材料試驗(yàn)機(jī)上進(jìn)行,室溫沖擊韌性在JNS-300擺錘式?jīng)_擊試驗(yàn)機(jī)上進(jìn)行。


    2、試驗(yàn)結(jié)果及分析

    2.1退火對顯微組織的影響

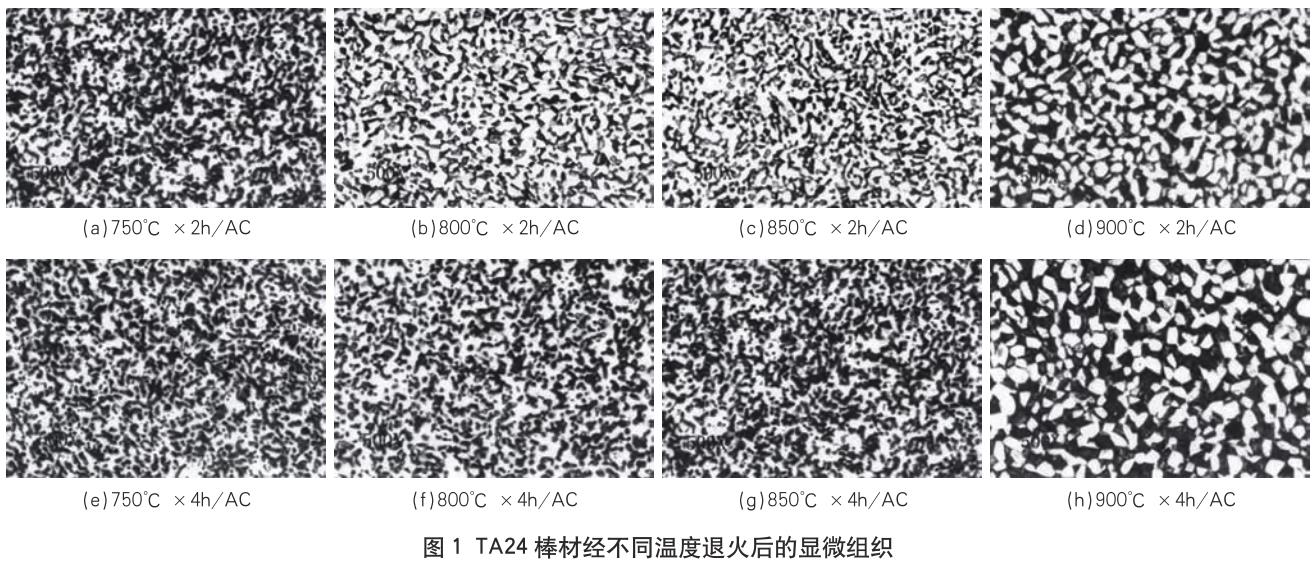

    圖1為經(jīng)過不同溫度和時(shí)間熱處理后的退火組織,可以看出TA24鈦合金棒材經(jīng)過不同溫度退火之后,組織為α相與β轉(zhuǎn)變相,對比圖1(a)、圖1(b)、圖1(c)、圖1(d)可以看出:隨著退火溫度的升高,其初生等軸α相等軸化程度提高,初生α相含量降低,再結(jié)晶晶粒長大,還伴隨有次生α相增多。


    對比圖1(a)和圖1(e),當(dāng)溫度在750℃時(shí),隨著退火時(shí)間的延長,顯微組織變化不大。對比圖1(b)、圖1(c)與圖1(f)、圖1(g),當(dāng)溫度在800~850℃時(shí),隨著退火時(shí)間的延長,α相開始溶解,β相含量增加。對比圖1(d)和圖1(h),當(dāng)退火溫度在900℃時(shí),隨著退火時(shí)間的延長,α相晶粒明顯長大。

    2.2力學(xué)性能試驗(yàn)結(jié)果

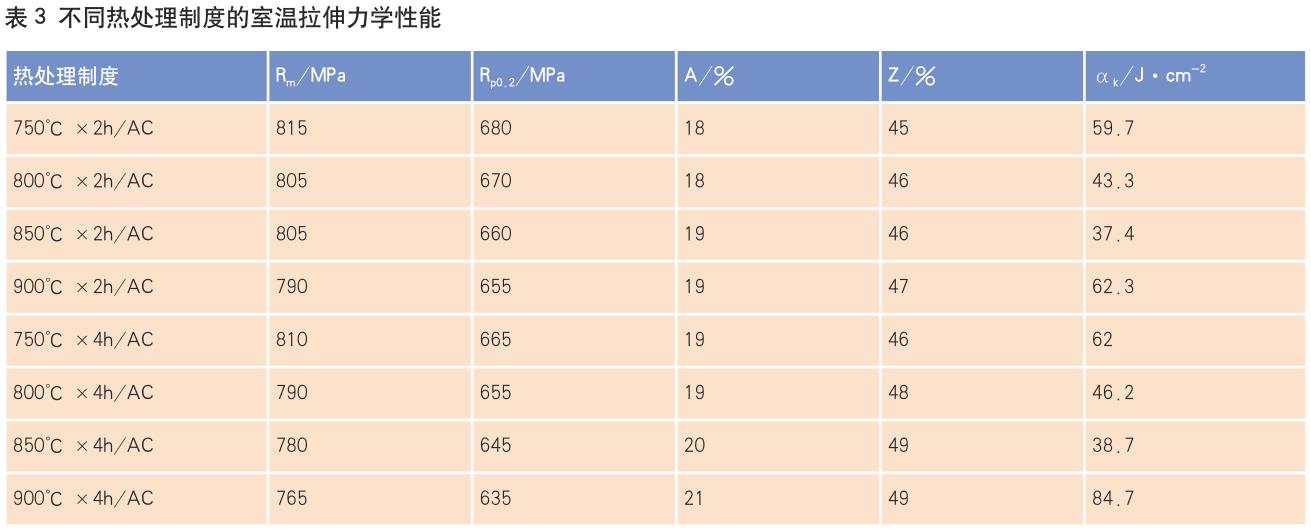

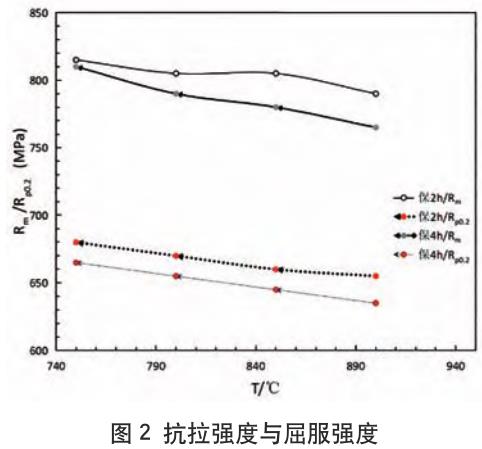

    試樣整體按表2所示制度熱處理后,室溫拉伸力學(xué)性能見表3。如圖2所示,TA24合金的抗拉強(qiáng)度與規(guī)定非比例延伸強(qiáng)度隨退火溫度升高而下降,在保溫2h時(shí),抗拉強(qiáng)度降低了25MPa,規(guī)定非比例延伸強(qiáng)度降低了25MPa。在保溫4h時(shí),抗拉強(qiáng)度降低了45MPa,規(guī)定非比例延伸強(qiáng)度降低了30MPa。這是由于溫度升高導(dǎo)致TA24合金組織內(nèi)α相的尺寸隨溫度升高而變大,同時(shí)還伴有部分α相的溶解及β相成分的變化。隨著保溫時(shí)間的延長這種變化會更加明顯。晶粒尺寸的增大讓合金的力學(xué)性能降低,且合金處在較長的保溫時(shí)間下組織內(nèi)次生α相已經(jīng)充分析出并長大,溫度越高,次生α相粗化程度越大。

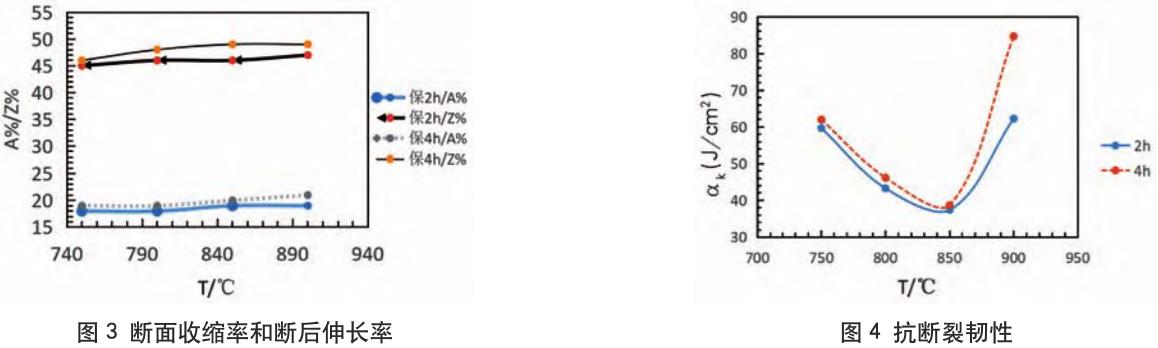

    TA24合金的塑性隨著退火溫度的升高呈增長趨勢,如圖3所示。在保溫2h時(shí),斷后伸長率共增長了1%,斷面收縮率共增長了2%。在保溫4h時(shí),斷后伸長率共增長了2%,斷面收縮率共增長了3%。這是因?yàn)殡S著溫度的升高,合金中的初生α相含量逐漸下降,雖然從合金的β相轉(zhuǎn)變組織中析出次生α相,能夠提升合金強(qiáng)度,但由于合金中等軸初生

    α相含量下降較多,原始β相晶粒進(jìn)一步長大,析出的次生α相引起的強(qiáng)度增加弱于由組織粗化引起的強(qiáng)度下降,從而導(dǎo)致TA24鈦合金室溫力學(xué)性能降低、塑性提高。這種變化隨著保溫時(shí)間的延長更加明顯。


    由圖4可知,750℃和900℃時(shí)沖擊值最高,800℃時(shí)次之,850℃沖擊值最低。隨保溫時(shí)間延長,沖擊指標(biāo)先下降后升高。900℃×4h/AC的熱處理制度沖擊值最高。當(dāng)退火溫度在800~850℃時(shí),隨著熱處理溫度升高,初生α相體積分?jǐn)?shù)減小,β相的體積分?jǐn)?shù)增大,并且α相和β相的晶粒尺寸逐漸增大,導(dǎo)致抗斷裂韌性下降。當(dāng)溫度升高到900℃時(shí),顯微組織由β相轉(zhuǎn)變組織占主導(dǎo)地位。形變畸變能釋放,再結(jié)晶晶粒增多,次生α相長大,相界面增多。 由于β轉(zhuǎn)變組織呈多變形,裂紋擴(kuò)展時(shí)在合金組織中的擴(kuò)展路徑延長,抗斷裂韌性升高。

    結(jié)論

    本文主要對兩相區(qū)加工的TA24鈦合金棒材進(jìn)行了不同溫度及時(shí)間的退火熱處理,確定了力學(xué)性能和顯微組織與退火溫度的關(guān)系,具體結(jié)論如下:

    1)TA24鈦合金隨著熱處理溫度的升高,不僅有再結(jié)晶晶粒的長大,還伴隨有α相的溶解和β相成分的變化;

    2)隨熱處理溫度提高,材料的抗拉強(qiáng)度和屈服強(qiáng)度指標(biāo)略有降低,斷面收縮率指標(biāo)升高;

    3)根據(jù)對熱處理制度研究發(fā)現(xiàn),750℃和900℃時(shí)沖擊值最高,800℃時(shí)次之,850℃沖擊值最低。

    在線客服
    客服電話

    全國免費(fèi)服務(wù)熱線
    0917 - 3388692
    掃一掃

    bjliti.cn
    利泰金屬手機(jī)網(wǎng)

    返回頂部

    ↑

    狼人av在线免费观看| 国产激情视频在线观看大全| 亚洲人成网站色www| 精品免费国产一区二区三区四区| 一区二区三区极品少妇| 日韩av在线不卡一二三区| 成人片黄网站色大片免费观看app| 国产美女久久精品香蕉69| 亚洲精品国产美女久久久| 米奇7777狠狠狠狠视频影院| 国产精品第一国产精品| 高潮潮喷奶水飞溅视频无码| 狠狠色丁香婷婷久久综合| 高黄暴h日本在线观看| 国产精品日韩经典中文字幕| 日本一级片一区二区三区| 女同重口味一区二区在线| 性一交一乱一乱一视频亚洲熟妇| 一本色道亚州综合久久精品| 天堂av在线一区二区| 亚洲人成网站久久久综合| 亚洲精品无码人妻无码| 日产精品久久久久久久性色| 在线精品国产一区二区三区| 精品久久久无码中字| 久久夜色精品国产噜噜亚洲av| 国产欧美日韩一区二区三区在线 | 精品久久久久久无码中文野结衣| 国产精品沙发午睡系列| 男女18视频免费网站| 性感女教师在线免费观看| 全亚洲高清视频在线观看| 极品少妇人妻一区二区三区| 国产亚洲精品在线视频| 国产精品黑丝美女啪啪啪| 日本免费大片一区二区| 亚洲一区二区三区综合免费在线| 亚洲中文字幕日韩综合| 人妻精品视频一区二区三区| 在线日本看片免费人成视久网| 蜜臀久久99精品久久久久久|
