欧美日韩亚洲精品瑜伽裤,国产肉丝袜在线观看,婷婷亚洲综合五月天小说,亚洲国产成人精品女人久久久,日韩好片一区二区在线看,在线播放国产一区二区三区,人体内射精一区二区三区,少妇熟女视频一区二区三区,精品一区二区三区在线观看,欧美变态口味重另类在线视频

  • <th id="suqme"><nav id="suqme"></nav></th>
  • <samp id="suqme"></samp>
  • 航空用TC11鈦合金棒組織均勻性控制方法

    發(fā)布時間: 2021-12-19 23:36:44    瀏覽次數(shù):

    TC11鈦合金名義成分為Ti-6.5Al-1.5Zr-3.5Mo-0.3Si,屬于馬氏體型α+β鈦合金。具有優(yōu)異的熱強(qiáng)性能,主要用于工作溫度500℃以下的飛機(jī)發(fā)動機(jī)葉片、葉輪、壓氣盤等關(guān)鍵零部件,是目前航空航天工業(yè)應(yīng)用較廣的一種鈦合金[1] 。隨著鈦航空航天工業(yè)的發(fā)展,鈦合金鍛造棒材的規(guī)格不斷增大,同時對棒材的組織均勻性提出了更高要求。本文針對TC11 ? 230mm棒材組織均勻性差、力學(xué)性能不均等問題,通過制定合理的鍛造工藝方案,有效地提高 ? 230mm棒材的組織和力學(xué)能均勻性。

    1、試驗材料和試驗方法

    1.1 試驗材料制造方法

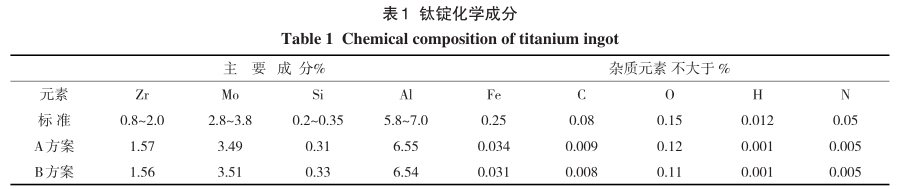

    本文選用攀長特鈦材有限公司真空自耗熔煉的TC11鈦合金鑄錠,直徑為 ? 720mm。鑄錠化學(xué)成分(表1),β轉(zhuǎn)變度為982℃。


    1.2 試驗方法

    本試驗采用A、B兩種鍛造工藝方案。

    開坯鍛造:A方案和B方案,鑄錠加熱到α+β相變點以上,采用鐓粗拔長工藝,總鍛比:5。

    成品鍛造:A方案在β相變點以下,采用上下平砧拔長工藝生產(chǎn)鈦棒,總鍛比:5;B方案在β相變點以下,采用鐓粗+ V型砧拔長工藝生產(chǎn)鈦棒,總鍛比:8。

    2、試驗結(jié)果對比

    2.1 取樣方案

    成品棒材熱處理工藝:960℃保溫 1h,空冷+530℃保溫6h,空冷。

    A、B兩種不同工藝生產(chǎn)的棒材,分別在橫截面的中心、1/2R和邊部取力學(xué)和顯微組織試樣,并在棒材一端取低倍試樣。

    2.2 低倍組織比較

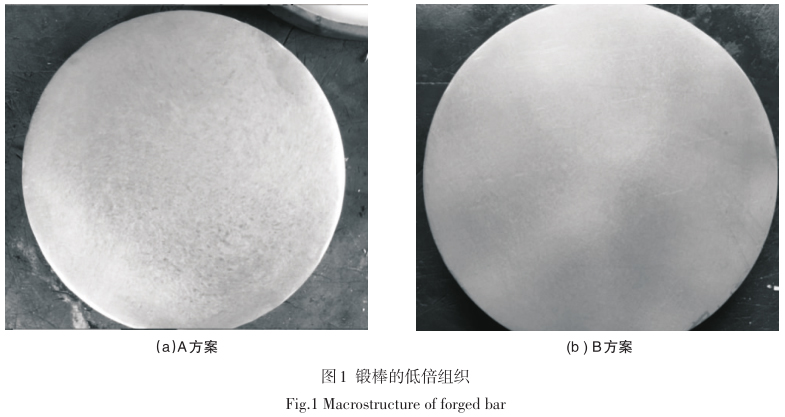

    A方案鍛造的棒材低倍組織不均勻,邊部為模糊晶,1/2R處和心部為半清晰晶。B方案鍛造的棒材低倍組織均勻性好,整體為模糊晶。

    2.3 顯微組織比較

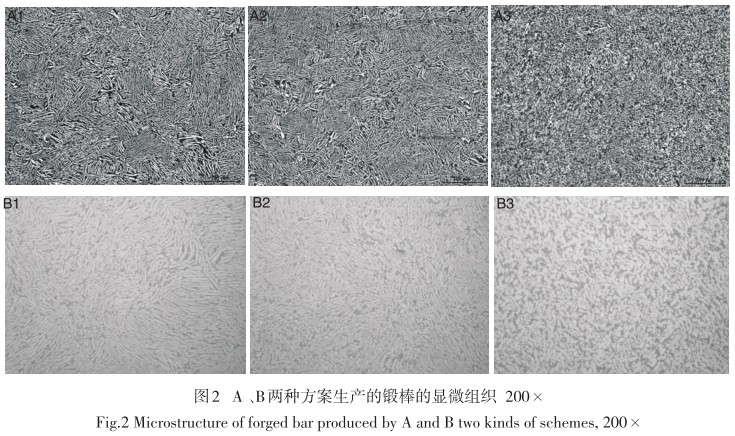

    對采用A方案和B方案鍛造的棒材,其橫截面中心、1/2R和邊部的顯微組織檢驗結(jié)果如圖2所示。


    (其中下標(biāo)1、2、3分別表示棒材橫截面上的中心、1/2半徑及邊部)

    采用方案A鍛造的棒材從中心到邊部的顯微組織差異較大,邊部組織為細(xì)小的等軸組織,但中心與1/2R處的組織破碎不充分,仍有原始β晶界的痕跡,雖然晶界已破碎,但原始β晶粒內(nèi)部還存在明顯的集束。采用方案B鍛造的棒材,從中心到邊部的顯微組織基本為等軸組織,原始β晶界充分破碎。

    2.4 力學(xué)性能比較


    方案A鍛造的TC11鈦棒材,中心到邊部的強(qiáng)度逐漸提高。中心與邊部的抗拉強(qiáng)度相差39MPa,斷面收縮率相差9%。方案B鍛造的棒材,中心到邊部的力學(xué)性能較均勻,強(qiáng)度和塑性均優(yōu)于A方案。

    3、試驗結(jié)果分析

    3.1 低倍和顯微組織分析

    對圖1和圖2分析:A方案鍛造的棒材中心、1/2R和邊部的低倍組織分別表現(xiàn)為半清晰晶和模糊晶,中心和1/2R處的顯微組織為等軸α+原始β晶界,邊部為等軸組織。B方案鍛造的棒材,低倍表現(xiàn)為模糊晶,其顯微組織基本為等軸組織。在α+β區(qū)變形時,A方案采用上下平砧拔長工藝,棒材中心和1/2R變形不充分、鍛透性差,β晶界破碎程度不高,α片層的球化程度低;B方案采用鐓粗+ V型砧拔長,棒材中心受3向壓應(yīng)力,提高鍛透性,β晶粒破碎充分,α片層的球化程度提高。

    3.2 力學(xué)性能分析

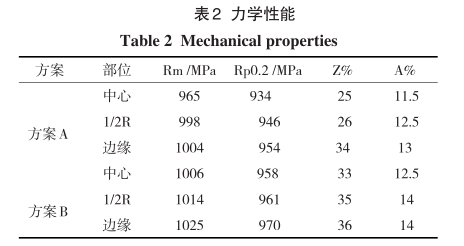

    從表2分析:B方案棒材斷面收縮率,較A方案提高了6%,中心到邊部的性能較A方案也有提高。

    據(jù)相關(guān)研究表明:α相對拉伸塑性指標(biāo)影響較明顯,特別是斷面收縮率[2] 。適當(dāng)?shù)卦龃笞冃纬潭龋梢云鸬郊?xì)化晶粒的作用[3] 。由于A方案鍛造的棒材只采用平砧拔長,棒材變形不均勻,晶粒細(xì)化程度低,等軸α相含量相對較少,棒材中心到邊部的抗拉強(qiáng)度和塑性相差大。B方案采用鐓粗+V型砧拔長,從中心到邊部棒材變形更充分、更均勻,晶粒細(xì)化程度高,等軸α相含量提高,棒材的抗拉強(qiáng)度均勻,斷面收縮率提高。

    4、結(jié)論

    TC11 ? 230mm棒材鍛造,適當(dāng)增加在α+β相區(qū)總鍛比,采用鐓粗+ V型砧拔長,棒材中心和1/2R處的鍛透性得到改善,提高低倍組織的均勻性;晶粒細(xì)化,等軸α相含量提高,性能均勻性提升。

    參考文獻(xiàn)

    [1] 蘇祖武,孟國文,郭鴻鎮(zhèn),等.Tcll鈦合金棒材顯微組織等軸細(xì)晶化工藝研究[J].金屬學(xué)報.1991:27

    [2] 莫畏.鈦鑄錠和鍛造[M].北京:冶金工業(yè)出版社.2012[3] 趙永慶,陳永楠,張學(xué)敏.等.鈦合金相變及熱處理[M].湖南:中南大學(xué)出版社.2012.

    在線客服
    客服電話

    全國免費(fèi)服務(wù)熱線
    0917 - 3388692
    掃一掃

    bjliti.cn
    利泰金屬手機(jī)網(wǎng)

    返回頂部

    ↑

    国产精品一区二区性色| 免费无码成人av在线播| 精品www日韩熟女人妻| 99热在线观看| 日本少妇高潮喷水视频| 一本一道久久精品综合| 加勒比婷婷色综合久久| 97女厕偷拍一区二区三区| 亚洲av成人无码网站大全| 小sao货水好多真紧h无码视频| 无码熟妇人妻av影音先锋| 无码日韩精品一区二区免费暖暖 | 精品成人av人一区二区三区| 日本高清色一区二区三区| 国产一区二区三区色区| 在线视频一区二区亚洲| 白嫩少妇激情无码| 日本道免费精品一区二区| 日韩熟女一区二区三区| 中文字幕日本熟妇少妇| 亚洲人成网站免费播放| 丰满爆乳无码一区二区三区| 天天看片视频免费观看| 女人被爽到呻吟gif动态图视看| 激性欧美激情在线| 男人进去女人爽免费视频| 国语精品一区二区三区| 啦啦啦www播放日本观看| 99久久久国产精品免费蜜臀| 老师粉嫩小泬喷水视频90| 亚洲国产天堂一区二区三区| 国内精品久久久久影院一蜜桃| 日日碰狠狠躁久久躁| 夜夜欢性恔免费视频| 少妇无码一区二区三区免费| 亚洲xxxx做受欧美| 欧美性大战久久久久久久| 亚洲日韩精品欧美一区二区一| 精品久久久久久国产| 蜜臀av人妻一区二区三区| 视频一区视频二区亚洲|
