序言

激光沉積制造技術(shù)是一種先進的快速凝固技術(shù)，能夠直接通過三維模型直接加工獲得近凈形狀和全致 密的金屬構(gòu)件[1]。其加工過程是通過一定功率的激光作為熱源形成熔池，然后將金屬粉末通過送粉器送 到熔池中，金屬粉末在激光的作用下快速凝固成形。工作臺帶著激光束和送粉器沿著程序設(shè)定好的路徑 移動，在不需要模具的情況下，能夠?qū)崿F(xiàn)接近三維模型逐層制作金屬構(gòu)件[2]。與傳統(tǒng)加工方法相比，激 光沉積制造技術(shù)不但能夠?qū)崿F(xiàn)大型結(jié)構(gòu)件的快速成形，而且還具有材料的利用率高、靈活性好和加工周期 短等優(yōu)點，被廣泛應(yīng)用于航空航天、國防和能源等領(lǐng)域[3-4]。Ti65鈦合金是國內(nèi)研制的一種近α型高 溫鈦合金，設(shè)計使用溫度為600~650℃[5]。Ti65鈦合金在原有Ti60基礎(chǔ)上增加了Ta元素的含量， 提高了材料的抗蠕變性能，并且添加了微量的W元素，增強了合金的持久性能[6]。Ti65鈦合金多樣化 的元素種類，進一步提高了其在強度—塑性和持久—抗蠕變—熱穩(wěn)定的匹配性，具有優(yōu)良的綜合力學(xué)性能 [7]。

Ti65鈦合金常被應(yīng)用于制造航空發(fā)動機的轉(zhuǎn)子葉片和葉盤等零件，這些結(jié)構(gòu)都比較復(fù)雜，對于加工 的要求較高，通過激光沉積技術(shù)制造Ti65鈦合金能夠節(jié)約大量成本[8]。目前，一些學(xué)者已經(jīng)對Ti65鈦 合金進行了一些研究。李曉丹等人[9]研究了熱處理對激光沉積制造Ti65鈦合金組織和力學(xué)性能的影 響，發(fā)現(xiàn)沉積態(tài)試樣的顯微組織均為片層組織，退火后，顯微組織均為網(wǎng)籃組織，合金的抗拉強度和塑性 都得到了提高，固溶時效處理后，合金組織中出現(xiàn)雙相組織，合金的塑性提高，抗拉強度降低。譚海兵 等人[10]研究了中溫?zé)崽幚韺i65合金的淬火組織及室溫拉伸性能的影響，發(fā)現(xiàn)了隨著熱處理溫度和 時間的變化室溫拉伸強度呈現(xiàn)快速降低、保持穩(wěn)定和慢速降低3個階段。Zhang等人 [11]研究了熱軋Ti65鈦合金板材拉伸變形的取向依賴行為，研究發(fā)現(xiàn)Ti65鈦合金板材在不同取樣方 向之間存在一定的各向異性。通過上述研究可知，目前對于Ti65鈦合金的研究主要集中在Ti65鈦合金 的顯微組織和力學(xué)性能?？紤]到Ti65鈦合金經(jīng)常被應(yīng)用于航空發(fā)動機的葉片和葉盤上，長期承受著交 變載荷的作用，所以研究Ti65鈦合金的疲勞性能是非常有必要的[12]。文中對激光沉積制造Ti65鈦合金在不同功率和溫度條件下的高周疲勞性能進行研究，為激光沉積制造Ti65鈦合金的應(yīng)用提供數(shù)據(jù)支持。

1、試驗方法

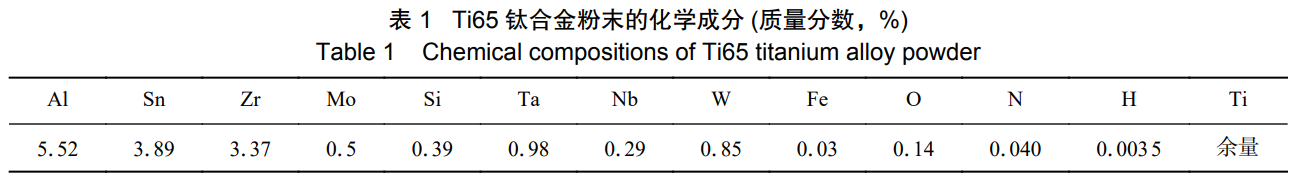

試驗用材為TA15鍛件基板和Ti65球形粉末，基板為鍛造退火態(tài)TA15鈦合金板，Ti65粉末的粒度為75~250μm，粉末的質(zhì)量分數(shù)如表1所示。試驗前先將TA15基板進行拋光，然后使用丙酮進行 清洗，試驗過程中持續(xù)通氬氣作為保護氣，控制保護罩內(nèi)的氧含量，保證氧含量在100mg/m³以下，防 止沉積試件被氧化。激光工藝參數(shù)包括高功率為5000W、低功率為2000W、掃描速度為10mm/s，給 粉速率為15g/min、光斑直徑為5mm和單層高度為0.7mm。制備出的沉積件的尺寸為250mm×85 mm×40mm，熱處理工藝為950℃/2h，爐冷8h(冷卻速率為50℃/h)，空冷至室溫。試樣A和試樣 B為室溫條件下低功率試樣，試樣C為室溫條件下高功率試樣。

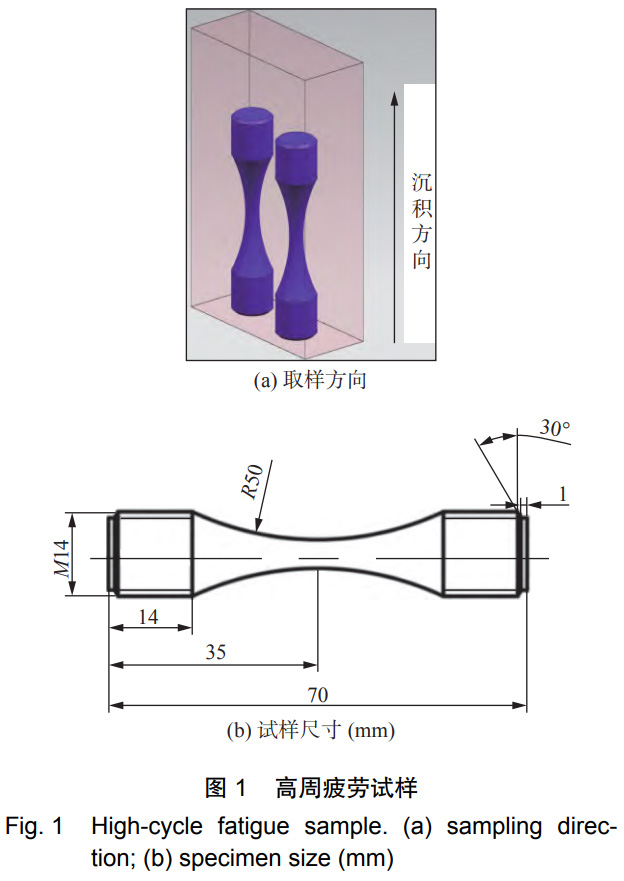

高周疲勞試樣如圖1所示。圖1(a)為試樣取樣方向。高周疲勞試驗在QCY-100疲勞試驗機上進 行，采用棒材試樣，試驗過程參照HB5287-1996《金屬材料軸向加載疲勞試驗方法》標準進行。試驗溫 度為室溫(23℃)和高溫(650℃)，載荷類型采用正弦波，應(yīng)力比R為0.06，應(yīng)力集中系數(shù)Kt為1， 室溫試驗頻率為150Hz，高溫試驗頻率為85Hz。

圖1(b)為高周疲勞光滑試樣的尺寸。對試驗后的試樣沿平行于沉積方向取樣制塊進行金相研磨，首 先在金相研磨機上通過240~3000目的砂紙進行粗磨，然后采用金剛石研磨膏在拋光布上進行拋光， 最后通過HF，HNO₃和H₂O的體積比為1∶1∶50的Kroll試劑進行腐蝕。使用水浸式超聲波探測儀對 激光沉積制造Ti65鈦合金試樣的內(nèi)部缺陷進行無損探傷。通過光學(xué)顯微鏡和SEM分別觀察金相試樣 的顯微組織和高周疲勞試樣的斷口。

2、試驗結(jié)果與分析

2。1顯微組織與疲勞性能

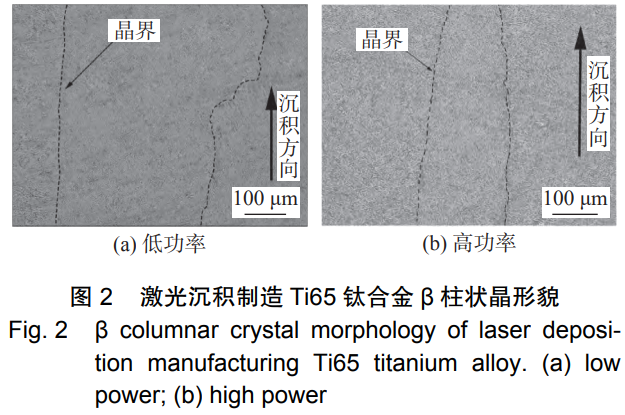

激光沉積制造Ti65鈦合金經(jīng)過退火處理后β柱狀晶形貌，如圖2所示。從圖2可以看出高功率 和低功率試樣都表現(xiàn)為粗大的β柱狀晶形貌，柱狀晶的方向沿平行于沉積方向，向激光掃描方向有一定 的傾斜，相鄰的柱狀晶之間有明顯的晶界(虛線)。

在激光沉積過程中，熔池處的溫度最高，產(chǎn)生的熱量沿基體向下傳遞，凝固最先開始于基材的一端， 沿著最大溫度梯度的方向進行生長，形成柱狀晶形貌，由于采用的是逐層沉積的方式，所以柱狀晶的形貌 呈現(xiàn)為連續(xù)不斷生長[13-14]。

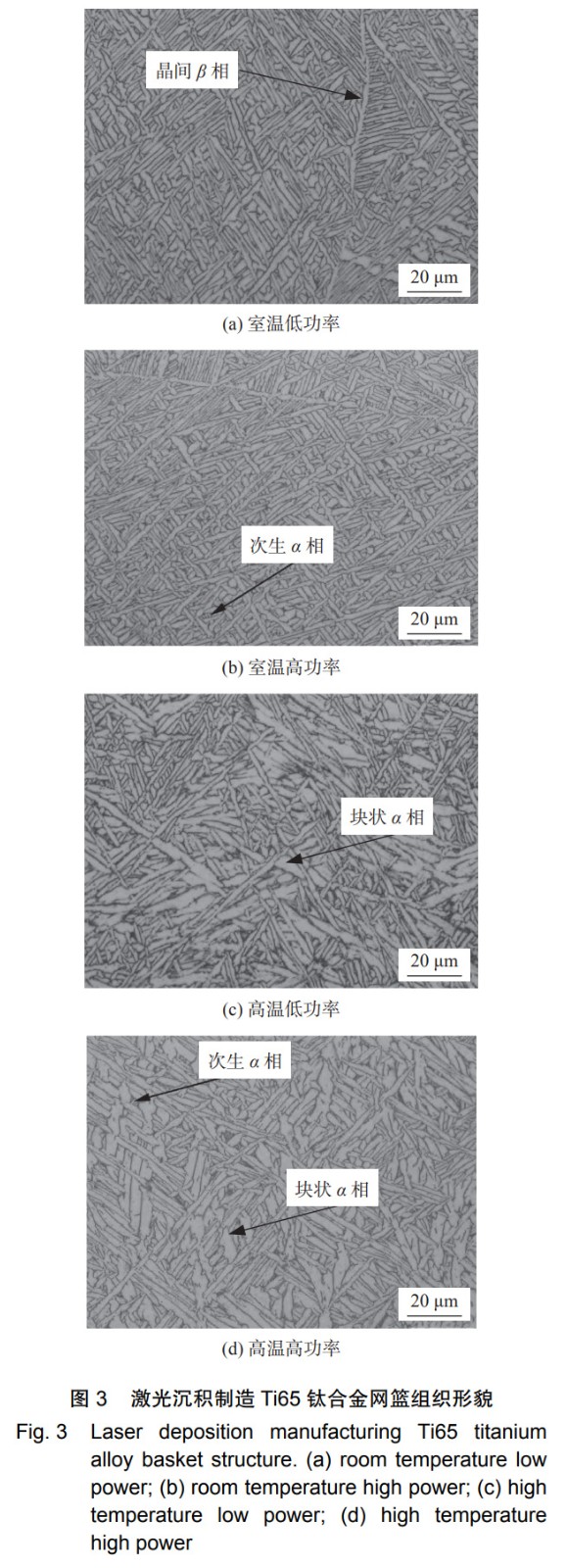

激光沉積制造Ti65鈦合金經(jīng)過退火處理后網(wǎng)籃組織形貌，如圖3所示。從圖3(a)和圖3(b)可 以看出高功率試樣和低功率試樣柱狀晶的內(nèi)部均為由不同取向的α相和晶間β相所組成的網(wǎng)籃組織， 晶粒內(nèi)的α相明顯多于β相，顆粒狀的α相聚集在β晶界處，在冷卻過程中相互連接，形成晶界α 相[15]。在退火處理后的空冷過程中，β相分解產(chǎn)生次生α相，附著在晶界α相和一次α相上繼 續(xù)生長[16]。通過Image-J軟件測定可知，低功率試樣中α相的平均長度為13。6μm、厚度為2.5 μm、長寬比為5.44，α相的體積分數(shù)約為71.5%；高功率試樣中α相的平均長度為15.1μm、厚 度為3.8μm、長寬比為3.97，α相的體積分數(shù)約為71.6%。在逐層沉積的過程，激光在熔融粉末的 同時，也會對下層組織進行再加熱，這個過程相當(dāng)于熱處理過程，高功率試樣由于其激光功率較大，產(chǎn)生 的溫度較高，其初生α相的生長速度比低功率試樣初生α相更快，生長的更充分，結(jié)構(gòu)更加緊密[17 -18]。圖3(c)和圖3(d)分別為高溫下高功率和低功率試樣的顯微組織。高溫條件下，低功率試樣的 α相的體積分數(shù)為78.3%，α相的平均長度為13.6μm，厚度為4.8μm，高功率試樣的α相的體積 分數(shù)為77.9%，α相的平均長度為12.3μm，厚度為4.7μm。高溫條件下試樣的α相有一定的粗 化，有的變成粗大的條狀α相，有的形成塊狀α相，組織的均勻性下降。在進行高溫高周疲勞試驗時 ，試樣一直處在高溫環(huán)境中，相當(dāng)于對試樣進行二次熱處理，試驗結(jié)束后，采用先在高溫爐中冷卻至500 ℃以下，再進行空冷，冷卻速率較慢，易于形成塊狀α相[19]。

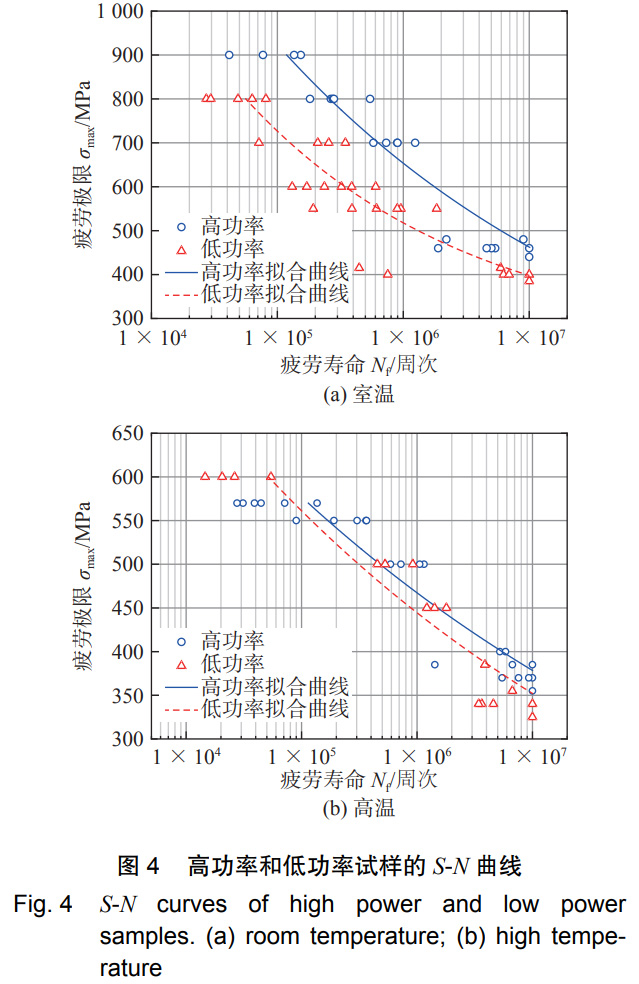

室溫(23℃)和高溫(650℃)條件下高功率試樣和低功率試樣的高周疲勞試驗S-N曲線，如圖4 所示。從圖4中可以看出，功率和溫度對于Ti65鈦合金的疲勞壽命具有很大影響。相同溫度下，高功 率試樣的疲勞壽命高于低功率試樣的疲勞壽命，相同功率下，室溫試樣的疲勞壽命高于高溫試樣的疲勞壽命。

高周疲勞數(shù)據(jù)具有很大的離散性在低應(yīng)力水平下更加明顯，特別是在接近疲勞極限處，同一應(yīng)力水平 下，不同試樣之間的疲勞壽命相差能夠達到上百萬周次。通過升降法測得試樣的疲勞極限，在室溫條件 下，低功率試樣的疲勞極限為398。5MPa，高功率試樣的疲勞極限為454MPa，與低功率試樣疲勞極限相 比提高了13.9%。在高溫條件下，低功率試樣的疲勞極限為336.25MPa，高功率試樣件的疲勞極限為 371.5MPa，與低功率試樣疲勞極限相比提高了10.48%。疲勞行為具有較高的組織敏感性，高功率試樣 的組織結(jié)構(gòu)更加緊密，裂紋不易擴展，在一定程度上提高了疲勞壽命。試驗溫度的變化會影響試樣內(nèi)部 顯微組織結(jié)構(gòu)，進而影響試樣的疲勞性能。高溫下試樣的組織發(fā)生粗化，而且出現(xiàn)了塊狀α相，大幅 降低了組織的均勻性，組織抵抗裂紋擴展的能力降低，使得疲勞壽命明顯降低[20]。

2。2討論與分析

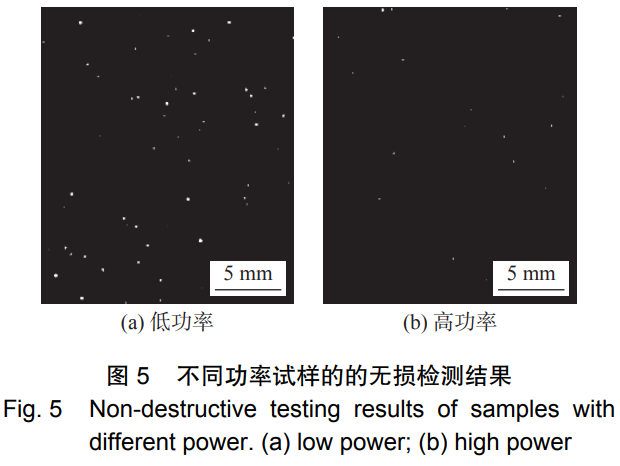

激光沉積是一個十分復(fù)雜的熱力耦合過程，在成形過程無法避免材料中出現(xiàn)打印缺陷，例如未熔合缺 陷和氣孔等[19]。這些缺陷的存在很大程度上降低了材料的疲勞壽命，限制了材料的應(yīng)用[21]。利用水 浸式超聲波探測儀對激光沉積制造Ti65鈦合金試樣的內(nèi)部缺陷進行探傷，不同功率試樣的無損檢測結(jié)果 ，如圖5所示。從圖5中可以看出高功率和低功率試樣內(nèi)部均存在一定數(shù)目的氣孔缺陷(圖5中白點) ，氣孔缺陷的尺寸在微米級，低功率試樣中的氣孔的數(shù)目明顯高于高功率試樣。氣孔缺陷的產(chǎn)生主要是 由于在激光沉積過程中保護氣隨著金屬粉末進入熔池，粉末在激光的作用下快速凝聚成形，保護氣來不及 逸出形成氣孔[22]。

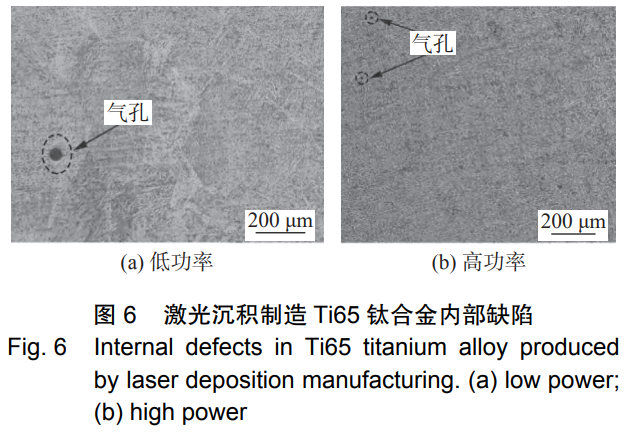

為進一步觀察高功率和低功率試樣的內(nèi)部缺陷大小，對試樣進行制塊研磨，結(jié)果如圖6所示。氣孔 形狀近似圓形，中心明亮。通過Image-J軟件測得低功率試樣中的氣孔平均直徑為46.8μm，高功率 試樣中的氣孔平均直徑為12.8μm，高功率試樣中的氣孔比低功率試樣中的氣孔要小的多。造成這種差 異的主要原因是在沉積過程中低功率熔池溫度較低，Marangoni對流減弱，對流強度下降，使得氣泡容易 被熔體吸附形成氣孔，而高功率熔池的溫度較高，對流強度高，有利于氣泡的流動，使得氣泡不利于被熔 體吸附形成氣孔[23-24]。

通過SEM觀察發(fā)現(xiàn)，功率對于斷口的形貌特征影響較大，而溫度對于斷口的形貌特征影響不大，所以接下來斷口分析將以功率為主進行討論。

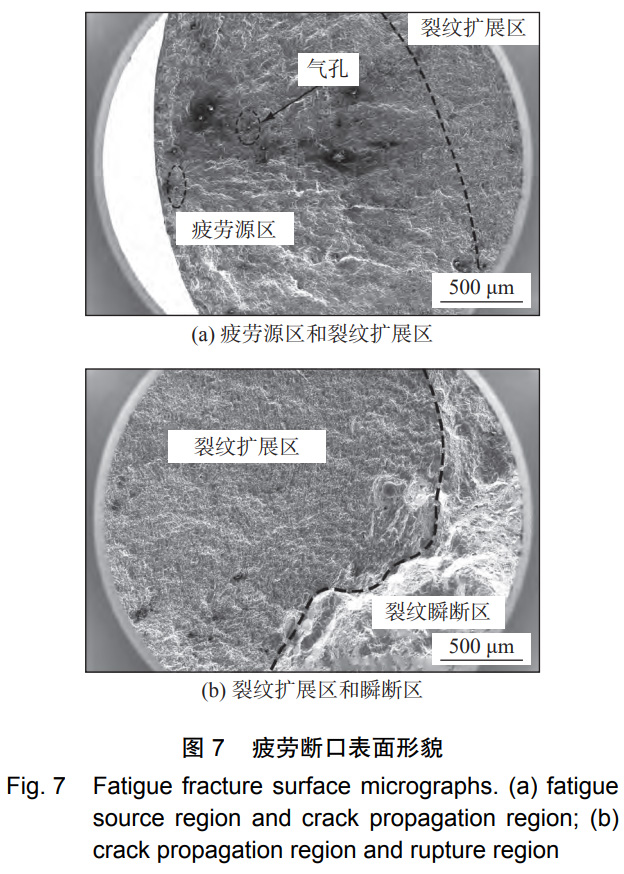

通過SEM觀察到低功率高溫試樣的疲勞斷口微觀形貌，如圖7所示。疲勞斷口形貌可以分為疲勞源 區(qū)、裂紋擴展區(qū)和裂紋瞬斷區(qū)3個區(qū)域。裂紋源通常起始于試樣的表面或者有缺陷處，呈放射狀形貌； 裂紋擴展區(qū)斷面比較平坦，通常具有疲勞條紋(疲勞輝紋)等特征；與裂紋擴展區(qū)相比裂紋瞬斷區(qū)斷口呈現(xiàn) 粗糙暗沉特征且兩區(qū)域之間有明顯的臺階狀分界線。

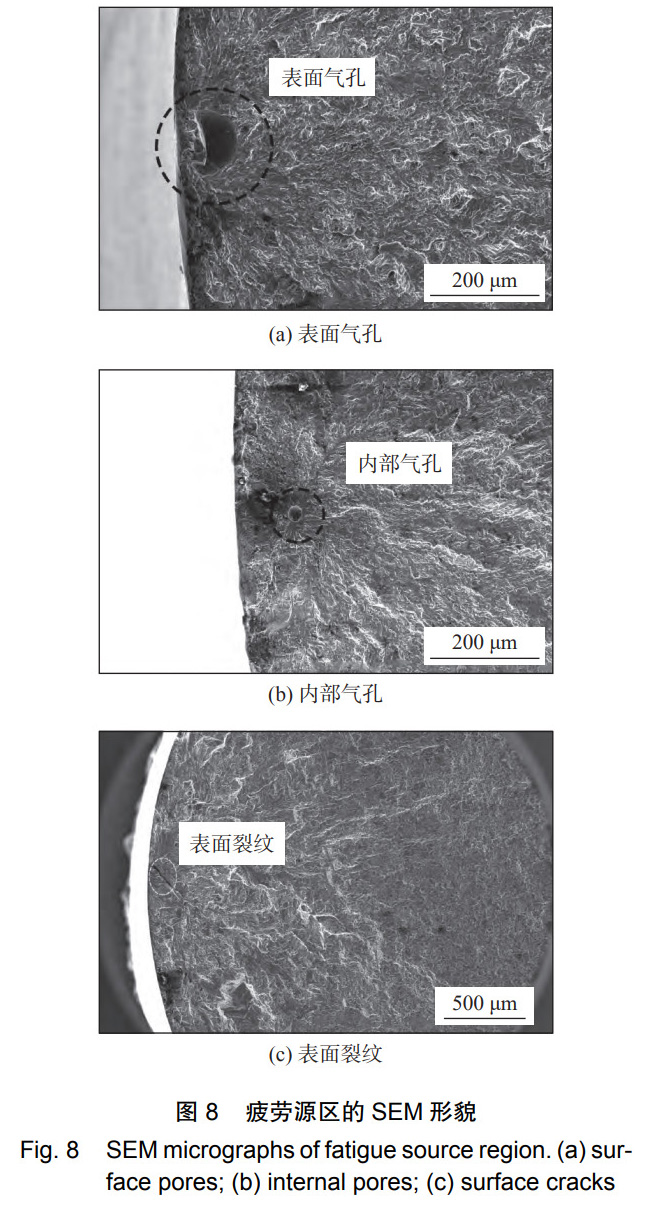

低功率試樣的疲勞源均起始于材料內(nèi)部的缺陷，高功率試樣疲勞源均萌生于表面裂紋。在進行高周 疲勞試驗時，低功率試樣中缺陷的存在會造成應(yīng)力集中現(xiàn)象，同時在外力的作用下產(chǎn)生位錯滑移，使得塑 性變形增大，加快裂紋萌生的速度，使得試樣的疲勞壽命大幅度降低。疲勞源區(qū)的微觀形貌，如圖8所 示。圖8(a)和圖8(b)為室溫下低功率試樣的疲勞源，試樣A的疲勞源來源于試樣表面的氣孔缺陷， 氣孔的直徑約為125μm，試樣B的疲勞源來源于試樣內(nèi)部的的氣孔缺陷，氣孔直徑約為26.3μm?？? 以觀察到大量的河流狀花紋以氣孔為圓心呈放射狀延伸出來，氣孔中心光滑且明亮，斷面具有明顯的晶體 學(xué)特征。試樣A的疲勞壽命(3.06×10⁵周次)遠低于試樣B的疲勞壽命(9.21×10⁵周次)，氣孔 的直徑越大，位置越靠近試樣表面，對試樣疲勞壽命的影響越大，裂紋萌生的越快。

圖8(c)為室溫下高功率試樣的疲勞源，疲勞源萌生于駐留滑移帶，位錯在合適取向的面上進行滑移 ，產(chǎn)生擠出峰和擠入槽，使之成為疲勞裂紋萌生點，初始裂紋與應(yīng)力加載方向約成45°，并沿其滑移面 擴展。由于高功率試樣內(nèi)部氣孔直徑小，對疲勞性能影響不明顯，所以高功率試樣C的疲勞壽命(1.15 ×10⁶周次)要高于相同條件下的低功率試樣B的疲勞壽命(9.21×10⁵周次)。

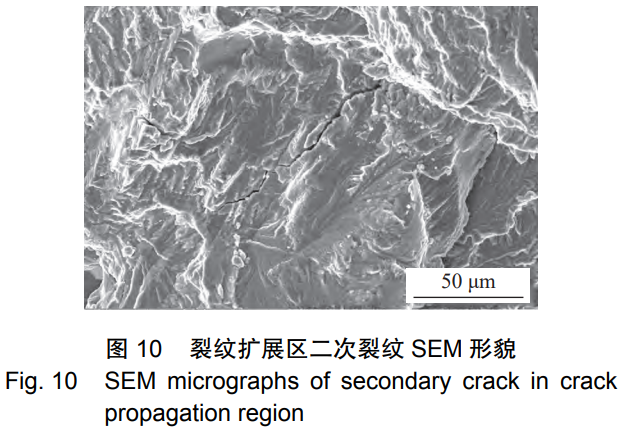

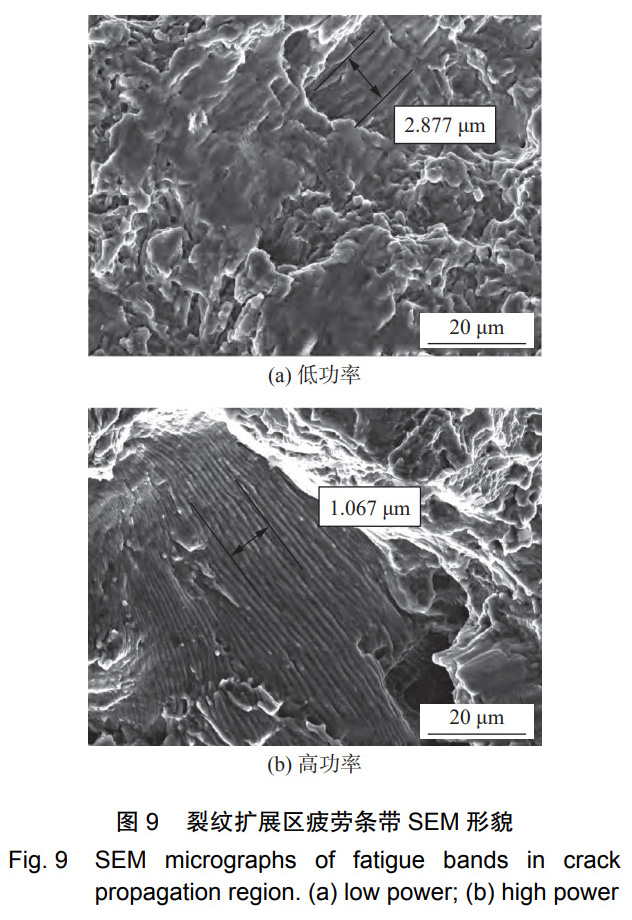

高溫條件下高功率試樣和低功率試樣疲勞裂紋擴展區(qū)疲勞條帶的微觀形貌，如圖9所示?？梢杂^察 到，在裂紋擴展區(qū)存在大量的高低起伏的解理臺階，具有明顯的解理斷裂的典型特征。在解理面上存在 著清晰可見的疲勞條帶和二次裂紋，波浪狀的疲勞條紋是由于振動時上下表面相互擠壓摩擦所產(chǎn)生的，疲 勞條紋的方向垂直于主裂紋方向，每經(jīng)過一次循環(huán)都會向前產(chǎn)生新的疲勞條帶，疲勞條帶之間的間距在一 定程度上可以反映裂紋擴展的速率。從圖9可以看出，低功率試樣的疲勞條帶平均間距為2.877μm，高 功率試樣的疲勞條帶平均間距為1.067μm，低功率試樣的疲勞條帶平均間距更大，裂紋擴展速率更快。 裂紋擴展區(qū)二次裂紋的微觀形貌，如圖10所示。從圖10可以看出裂紋擴展區(qū)存在兩種二次裂紋，一 種為平行于裂紋擴展方向，一種為垂直于裂紋擴展方向。垂直于裂紋擴展方向的二次裂紋是主裂紋尖端 擴展至晶界處，遇較大阻力使之產(chǎn)生偏轉(zhuǎn)而形成的，這樣二次裂紋路徑長且深度大；平行于裂紋擴展方向 的二次裂紋是由于在加載過程中α片層受到的剪切應(yīng)力的作用所形成的，這種二次裂紋路徑短且深度小。 雖然這兩種二次裂紋的形成方式和擴展方向不同，但是它們的形成都吸收了大量的主裂紋的能量，降低了 主裂紋的擴展速率，提高了試樣的疲勞壽命。

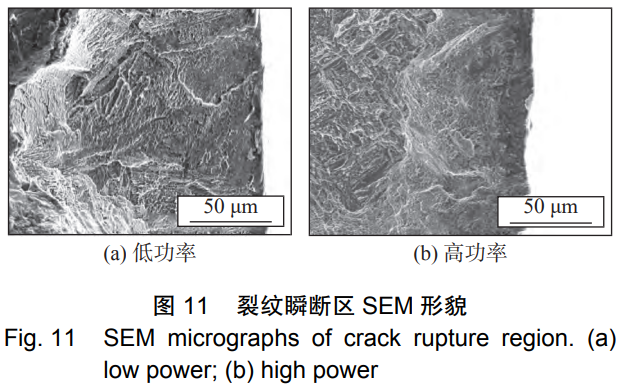

高功率和低功率試樣裂紋瞬斷區(qū)的微觀形貌，如圖11所示。從圖11中可以看出兩者都具有由空 洞在滑移的作用下長大或連接所形成的韌窩特征，屬于典型的韌性斷裂。高功率試樣的疲勞瞬斷區(qū)的面 積明顯小于低功率試樣的面積，這是因為高功率試樣的強度高，處于疲勞擴展區(qū)的時間長，裂紋擴展區(qū)的 面積大，相應(yīng)的處于疲勞瞬斷區(qū)的時間短，所以疲勞瞬斷區(qū)的面積較小。

3、結(jié)論

(1)激光沉積Ti65鈦合金試樣經(jīng)退火后顯微組織為近乎平行于沉積方向的β柱狀晶，柱狀晶內(nèi)部 是由不同取向α相和晶間β相所組成的網(wǎng)籃組織，高功率試樣α相的長寬比低于低功率試樣，組織 結(jié)構(gòu)更加緊密。

(2)在不同溫度條件下，高功率試樣的疲勞極限均高于低功率式樣的疲勞極限，Ti65鈦合金具有組 織敏感性，高功率試樣的組織更加緊密，增加了裂紋擴展的阻力，提高了疲勞性能。

(3)低功率試樣內(nèi)部缺陷大，疲勞源均萌生于氣孔缺陷，裂紋擴展速率快，疲勞壽命低。高功率試 樣內(nèi)部缺陷小，疲勞源均形核于表面裂紋，裂紋擴展速率小，疲勞壽命高，不同功率試樣的疲勞斷裂方式 均為韌性斷裂。

參考文獻

[1]Shi C, Nouri N, Schulze V, et al. High cycle fatigue behaviour of AISI 4140 steel manufactured by laser-powder bed fusion[J]. International Journal of Fatigue, 2023, 168: 107469.

[2] Wang C D, Wang Y P, Bao Z L, et al. Characterization of microstructure and mechanical properties of titanium-based bioactive ceramics laser-deposited on titanium alloy[J]. Ceramics International, 2022, 48(19): 28678 ? 28691.

[3]楊膠溪, 柯華, 崔哲, 等. 激光金屬沉積技術(shù)研究現(xiàn)狀與應(yīng)用進 展[J]. 航空制造技術(shù), 2020, 63 (10): 14 ? 22.

Yang Jiaoxi, Ke Hua, Cui Zhe, et al. Research and application progress of laser metal deposition[J]. Aeronautical Manufacturing Technology, 2020, 63(10): 14 ? 22.

[4]常坤, 梁恩泉, 張韌, 等. 金屬材料增材制造及其在民用航空領(lǐng) 域的應(yīng)用研究現(xiàn)狀 [J]. 材料導(dǎo)報 , 2021, 35(3): 3176 ? 3182.

Chang Kun, Liang Enquan, Zhang Ren, et al. Status of metal additive manufacturing and its application research in the field of civil aviation[J]. Materials Reports, 2021, 35(3): 3176 ? 3182.

[5]李曉丹, 殷俊, 倪家強, 等. 一種激光直接沉積 Ti65 鈦合金的熱 處理方法: CN114959531A[P]. 2022-08-30.

Li Xiaodan, Yin Jun, Ni Jiaqiang, et al. A heat treatment method for direct laser deposition of Ti65 titanium alloy: CN114959531A[P]. 2022-08-30.

[6]馮葉. Ti65 鈦合金板材的高溫循環(huán)氧化和變形行為研究 [D].合肥: 中國科學(xué)技術(shù)大學(xué), 2022.

Feng Ye. High temperature cyclic oxidation and deformation behavior of Ti65 titanium alloy plate [D]. Hefei: University of Sci-ence and Technology of China, 2022.

[7]王清江, 劉建榮, 楊銳. 高溫鈦合金的現(xiàn)狀與前景 [J]. 航空材料 學(xué)報, 2014, 34(4): 1 ? 26.

Wang Qingjiang, Liu Jianrong, Yang Rui. High temperature titanium alloys: status and perspective[J]. Journal of Aeronautical Materials, 2014, 34(4): 1 ? 26.

[8]侯金健, 高強強, 安曉婷. 國內(nèi)外高溫鈦合金研究及應(yīng)用的最新 發(fā)展 [J]. 熱加工藝, 2014, 43 (10): 11 ? 15.

Hou Jinjian, Gao Qiangqiang, An Xiaoting. Latest development of domestic and international research of high-temperature titanium alloy and its application[J]. Hot Working Technology, 2014, 43(10): 11 ? 15

[9]李曉丹, 倪家強, 殷俊, 等. 激光沉積 Ti65 鈦合金的顯微組織與 各向異性研究 [J]. 中國激光, 2023, 50(8): 209 ? 216.

Li Xiaodan, Ni Jiaqiang, Yin Jun, et al. Microstructure and anisotropy of laser-deposited Ti65 titanium alloy[J]. Chinese Journal of Lasers, 2023, 50(8): 209 ? 216.

[10]譚海兵, 臧健, 梁弼寧, 等. 中溫?zé)崽幚韺i65 合金淬火組織及 室溫拉伸性能的影響 [J]. 材料 研究學(xué)報, 2023, 37(12): 881 ? 888.

Tan Haibing, Zang Jian, Liang Bining, et al. Effect of medium heat treatment on quenched microstructure and tensile properties of Ti65 alloy[J]. Chinese Journal of Materials Research, 2023, 37(12): 881 ? 888.

[11] Zhang Z X, Fan J K, Li R F, et al. Orientation dependent behavior of tensile-creep deformation of hot rolled Ti65 titanium alloy sheet[J]. Journal of Materials Science & Technology, 2021, 75: 265 ? 275.

[12]岳顆. Ti65 合金顯微組織及關(guān)鍵高溫力學(xué)性能 [D]. 合肥: 中國 科學(xué)技術(shù)大學(xué), 2019.

Yue Ke. Study on microstructure and key high temperature mechanical properties of Ti65 alloy[D]. Hefei: University of Science and Technology of China, 2019.

[13]Du X, Wu Q, Zhang T, et al. Microstructure and mechanical properties of laser butt welds of selective laser melted Ta10W alloy plates with different forming directions[J]. Journal of Materials Research and Technology, 2023, 26: 8097 ? 8110.

[14]王華明, 張述泉, 湯海波, 等. 大型鈦合金結(jié)構(gòu)激光快速成形技 術(shù)研究進展 [J]. 航空精密制造 技術(shù), 2008, 44(6): 28 ? 30.

Wang Huaming, Zhang Shuquan, Tang Haibo, et al. Progress in laser rapid prototyping technology for large titanium alloy structures[J]. Aviation Precision Manufacturing Technology, 2008, 44(6): 28 ? 30.

[15] Guo W S, Zhang H, Zhou Q J, et al. Microstructure evolution and corrosion behavior of TC11 laser melt deposition additive components after post-heat treatment[J]. Materials Characterization, 2024, 207: 113509.

[16]Singh N S, Deoghare B A. Microstructure, microhardness, tensile and fatigue investigation on laser shock peened Ti6Al4V manufactured by high layer thickness directed energy deposition additive manufacturing[J]. Optics & Laser Technology, 2024, 177: 111132.

[17]錢遠宏, 譚華, 李靜, 等. 高功率激光立體成形 Ti-6Al-4V 合金 組織研究 [J]. 稀有金屬材料與 工程, 2014, 43(9): 2162 ? 2166.

Qian Yuanhong, Tan Hua, Li Jing, et al. Microstructure characterization of laser solid forming Ti-6Al-4V alloy by high power[J]. Rare Metal Materials and Engineering, 2014, 43(9): 2162 ? 2166.

[18]衡釗, 舒林森. 激光功率對27SiMn 鋼激光熔覆力學(xué)性能的影 響 [J]. 中國激光, 2022, 49(8): 118 ? 126.

Heng Zhao, Shu Linsen. Effect of laser power on mechanical properties of laser cladded 27SiMn steel[J]. Chinese Journal of Lasers, 2022, 49(8): 118 ? 126.

[19] Lü H, Zhang Z L, Chen Y R, et al. The anisotropy of high cycle fatigue property and fatigue crack growth behavior of Ti-6Al-4V alloy fabricated by high-power laser metal deposition[J]. Materials Science & Engineering A, 2022, 853: 143745.

[20]楊光, 劉佳蓬, 欽蘭云, 等. 激光沉積TA15 鈦合金高周疲勞性 能研究 [J]. 稀有金屬, 2018, 42(11): 1134 ? 1142.

Yang Guang, Liu Jiapeng, Qin Lanyun, et al. High cycle fatigue properties of laser deposited TA15 titanium alloy[J]. Chinese Journal of Rare Metals, 2018, 42(11): 1134 ? 1142.

[21] Zhou S , Yu H Y , An J L, et al. Study on fatigue crack growth behavior of the TA15 titanium alloy repaired by laser deposition[J]. Engineering Failure Analysis, 2024, 161: 108276.

[22]李發(fā)智. 激光直接成形氧化鋁基陶瓷氣孔形成機理及控制研 究[D]. 長沙: 湖南大學(xué), 2019.

Li Fazhi. Formation mechanism and control of porosity during laser direct forming of Al2O3-based eramic[D]. Changsha: Hunan University, 2019

[23] Wu Y J, Zhou J, Wen Y, et al. Investigation on transport phenomena and molten pool dynamics during laser melting deposition of Ti-6Al-4V[C]//The 2nd International Conference on Smart Energy and New Power Systems, October 5- December 5, 2024, Zhuzhou, China. London: IOP Publishing Ltd, 2795: 012021.

[24]He B, Sun J F, Yang G, et al. Microstructure and mechanical properties of laser- deposited Ti65 near-alpha titanium alloy[J]. Applied Physics A, 2022, 128(9): 825.

第一作者：李曉丹，博士，正高級工程師；主要從事金屬增 材方面的科研和教學(xué)工作；Email: lixd014@avic.com.通信作者：周松，教授；Email: zhousong23@163.com.
