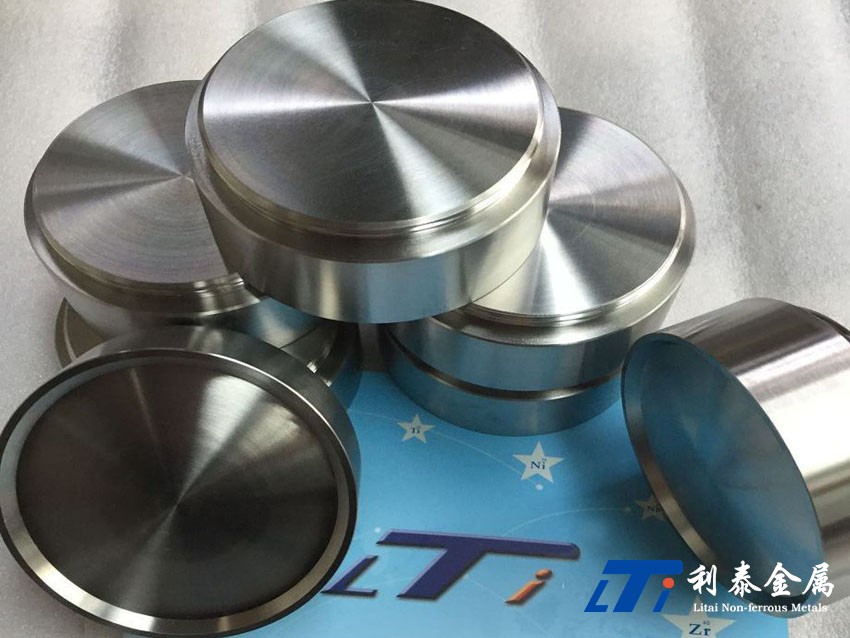

在磁控濺射工藝中，鈦靶是最常用的靶材之一，鈦靶不僅僅附著力好，采用鈦靶加合適的反應氣體還可以做出各種各樣漂亮的顏色，下面就讓我來扒一扒鈦都具有那些特性和優(yōu)點。

 1.首先肯定是鈦靶可以做出很多種顏色呢，比如鈦灰色，槍灰色，黑色，仿金色，咖啡色，藍色，紫色等等還有很多，大家有什么新顏色可以留言補充。

2.其次鈦附著力很好，對于陶瓷和玻璃基片也具有非常好的附著力，所以鈦可用于附著力較差膜材的底膜材料。鈦也可用作薄膜電阻或薄膜電容器的制作材料。

3.鈦對活性氣體（如、CO、CO2、N2、O2以及650℃以上的水蒸氣）的吸附性很強，蒸發(fā)在汞壁上的新鮮Ti膜形成一個高吸附能力的表面，有著優(yōu)異的吸氣性能，幾乎能和除惰性氣體以外的所有氣體發(fā)生化學反應。這一性質(zhì)使得Ti在超高真空抽氣系統(tǒng)中作為吸氣劑而得到廣泛的應用，如用在鈦升華泵、濺射離子泵中等。

4.耐腐蝕性能，鈦是一種非?；顫姷慕饘?，其平衡電位很低，在介質(zhì)中的熱力學腐蝕傾向大。但實際上鈦在許多介質(zhì)中很穩(wěn)定，如鈦在氧化性、中性和弱還原性等介質(zhì)中是耐腐蝕的。這是因為鈦和氧有很大的親和力，在空氣中或含氧的介質(zhì)中，鈦表面生成一層致密的、附著力強、惰性大的氧化膜，保護了鈦基體不被腐蝕。即使由于機械磨損也會很快自愈或重新再生。這表明了鈦是具有強烈鈍化傾向的金屬。介質(zhì)溫度在315℃以下鈦的氧化膜始終保持這一特性鈦具有金屬光澤，有延展性。密度為4.5克/立方厘米。熔點1660±10℃。沸點3287℃?；蟽r+2、+3和+4。電離能為6.82電子伏特。鈦的主要特點是密度小，機械強度大，容易加工。鈦的塑性主要依賴于純度。鈦越純，塑性越大。有良好的抗腐蝕性能，不受大氣和海水的影響。在常溫下，不會被7%以下鹽酸、5%以下硫酸、硝酸、王水或稀堿溶液所腐蝕；只有氫氟酸、濃鹽酸、濃硫酸等才可對它作用。

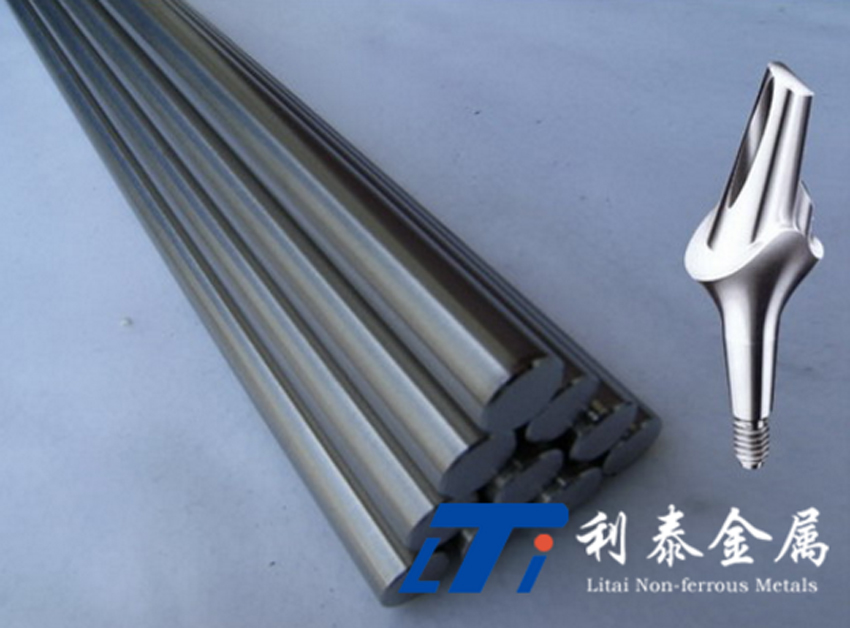

5.鈦具有“親生物”性。在人體內(nèi)，能抵抗分泌物的腐蝕且無毒，對任何殺菌方法都適應。因此被廣泛用于制醫(yī)療器械，制人造髖關(guān)節(jié)、膝關(guān)節(jié)、肩關(guān)節(jié)、脅關(guān)節(jié)、頭蓋骨，主動心瓣、骨骼固定夾。當新的肌肉纖維環(huán)包在這些“鈦骨”上時，這些鈦骨就開始維系著人體的正?；顒?，鈦是無磁性金屬，在很大的磁場中也不會被磁化，無毒且與人體組織及血液有好的相溶性，所以醫(yī)用鈦棒,醫(yī)用鈦板，被醫(yī)療界采用。

6.耐熱性能好，耐低溫性能好。

新型鈦合金可在600℃或更高的溫度下長期使用。鈦合金TA7鈦棒（Ti-5Al-2.5Sn），TC4鈦棒(Ti-6Al-4V）和Ti-2.5Zr-1.5Mo等為代表的低溫鈦合金，其強度隨溫度的降低而提高，但塑性變化卻不大。在-196-253℃低溫下保持較好的延性及韌性，避免了金屬冷脆性，是低溫容器，貯箱等設(shè)備的理想材料。

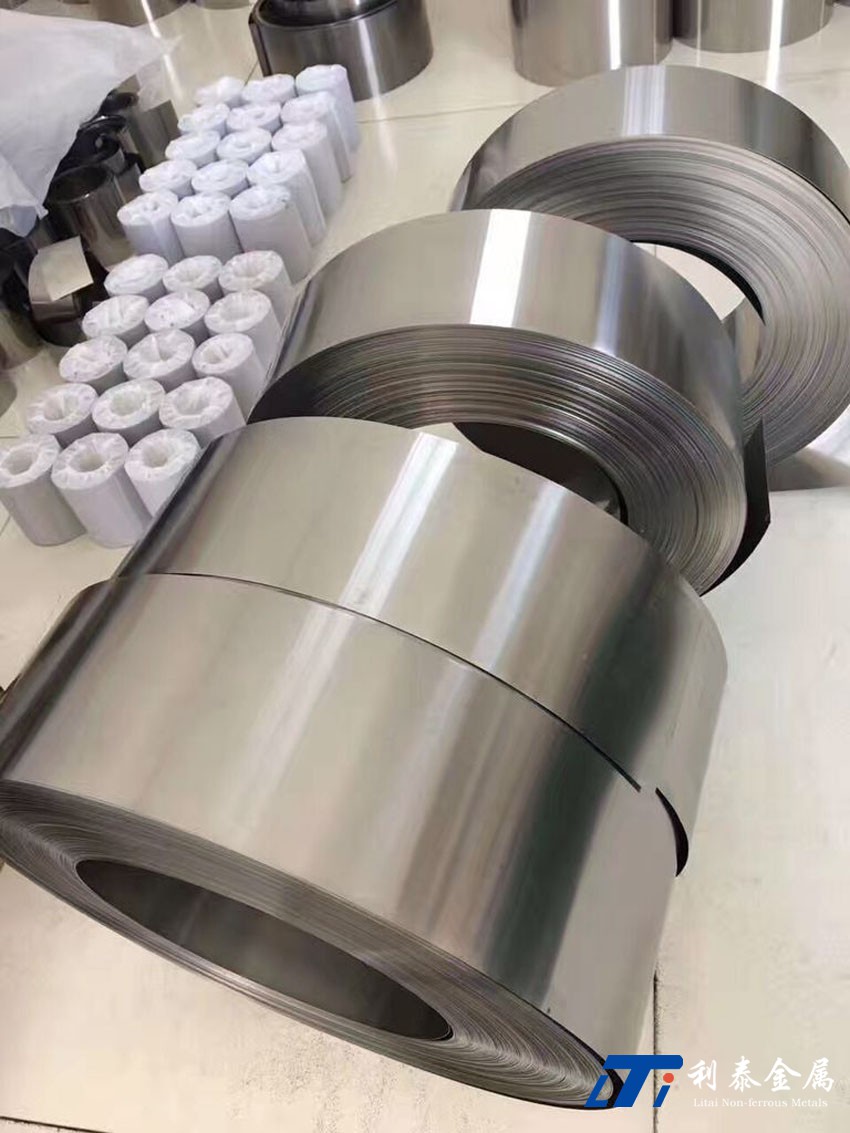

7.抗阻尼性能強

金屬鈦箔受到機械振動、電振動后，與鋼、銅金屬相比，其自身振動衰減時間最長。利用鈦的這一性能可作音叉、醫(yī)學上的超聲粉碎機振動元件和高級音響揚聲器的振動薄膜等。

8.抗拉強度與其屈服強度接近

鈦的這一性能說明了其屈強比（抗拉強度/屈服強度）高，表示了金屬鈦材料在成形時塑性變形差。由于鈦的屈服極限與彈性模量的比值大，使鈦成型時的回彈能力大。

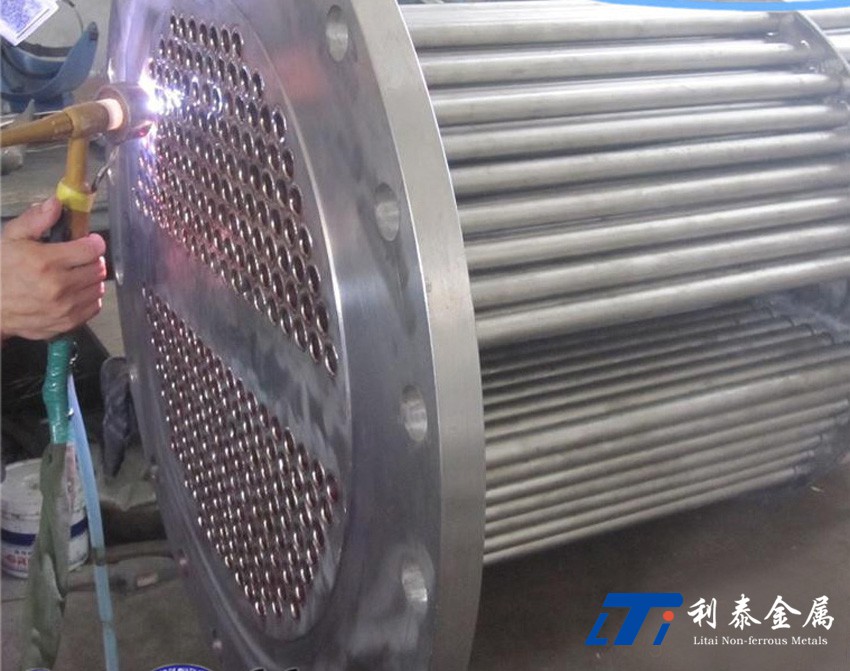

9.換熱性能好

金屬鈦的導熱系數(shù)雖然比碳鋼和銅低，但由于鈦優(yōu)異的耐腐蝕性能，所以壁厚可以大大減薄，而且表面與蒸汽的換熱方式為滴狀冷凝，減少了熱組，鈦表面不結(jié)垢也可減少熱阻，使鈦的換熱性能顯著提高。

10.彈性模量低

鈦的彈性模量在常溫時為106.4GPa，為鋼的57%。
