欧美日韩亚洲精品瑜伽裤,国产肉丝袜在线观看,婷婷亚洲综合五月天小说,亚洲国产成人精品女人久久久,日韩好片一区二区在线看,在线播放国产一区二区三区,人体内射精一区二区三区,少妇熟女视频一区二区三区,精品一区二区三区在线观看,欧美变态口味重另类在线视频

  • <th id="suqme"><nav id="suqme"></nav></th>
  • <samp id="suqme"></samp>
  • 海洋工程艦船用TA5鈦合金板材工藝對(duì)顯微組織和力學(xué)性能的影響

    發(fā)布時(shí)間: 2024-01-10 21:50:34    瀏覽次數(shù):

    鈦合金具有密度小、比強(qiáng)度大、耐腐蝕性好、耐熱耐低溫性好、無(wú)磁性、抗沖擊性好、焊接性能好等突出優(yōu)點(diǎn),廣泛應(yīng)用于船舶與海洋工程領(lǐng)域。鈦合金在艦船上的應(yīng)用提高了艦船在海洋環(huán)境中服役的壽命和裝備的性能。因此鈦合金被譽(yù)為“未來(lái)金屬”、“第三金屬”、“海洋金屬”等[1]。TA5合金是一種全α型鈦合金,含有4%鋁、0.005% 硼,其抗拉強(qiáng)度比工業(yè)純鈦高,屬于中等強(qiáng)度合金,可制作成板材、棒材和鍛件,是海水環(huán)境下的理想結(jié)構(gòu)材料。目前該合金廣泛應(yīng)用于造船工業(yè),如耐壓殼體、魚(yú)雷發(fā)動(dòng)裝置、動(dòng)力裝置等,也應(yīng)用于各類(lèi)兵器制造[2-4]。

    鈦合金板

    試驗(yàn)通過(guò)對(duì)不同工藝的TA5鈦合金板材組織和性能的對(duì)比分析,研究了鍛造開(kāi)壞、板材軋制、火及熱矯形工藝對(duì)TA5合金板材顯微組織和力學(xué)性能的影響規(guī)律,希望能對(duì)今后TA5合金板材研制與生產(chǎn)提供一定的理論依據(jù),最終獲得滿足船舶標(biāo)準(zhǔn)的TA5合金板材。

    1、試驗(yàn)材料與方法

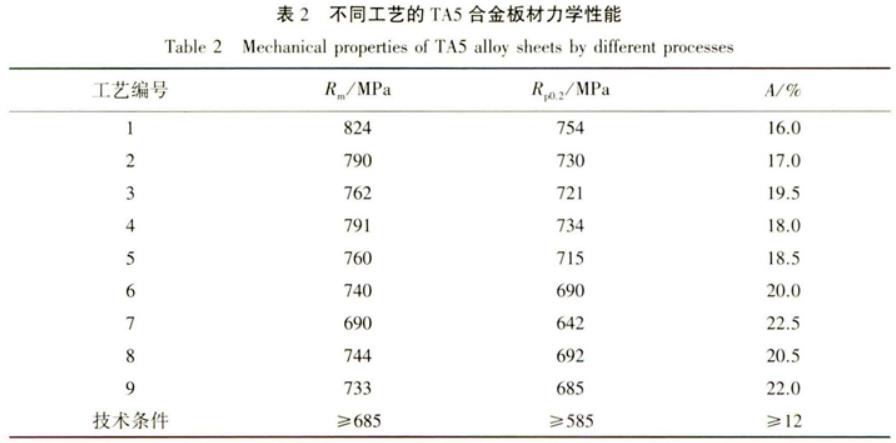

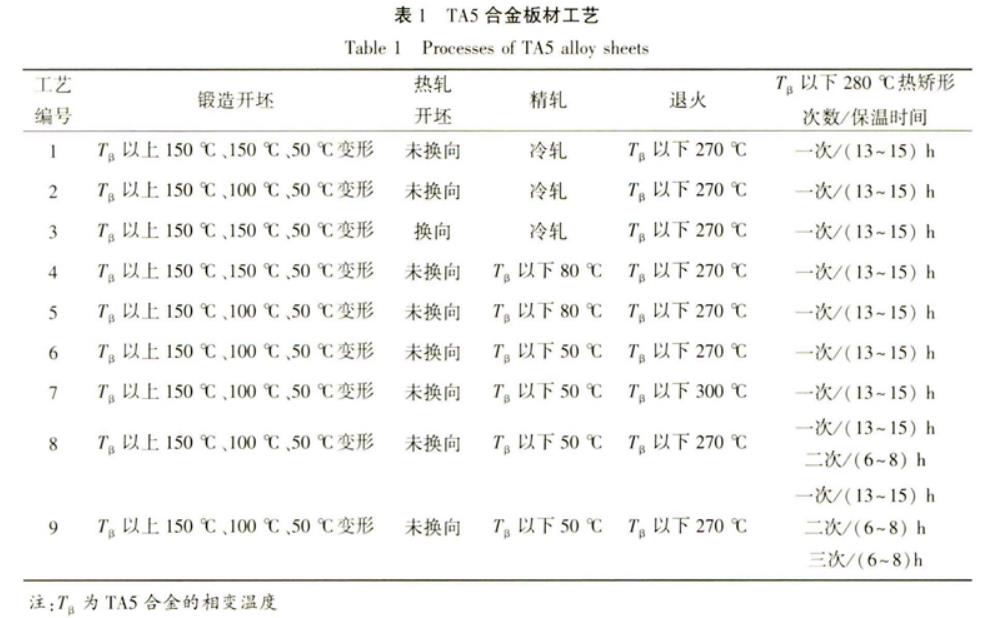

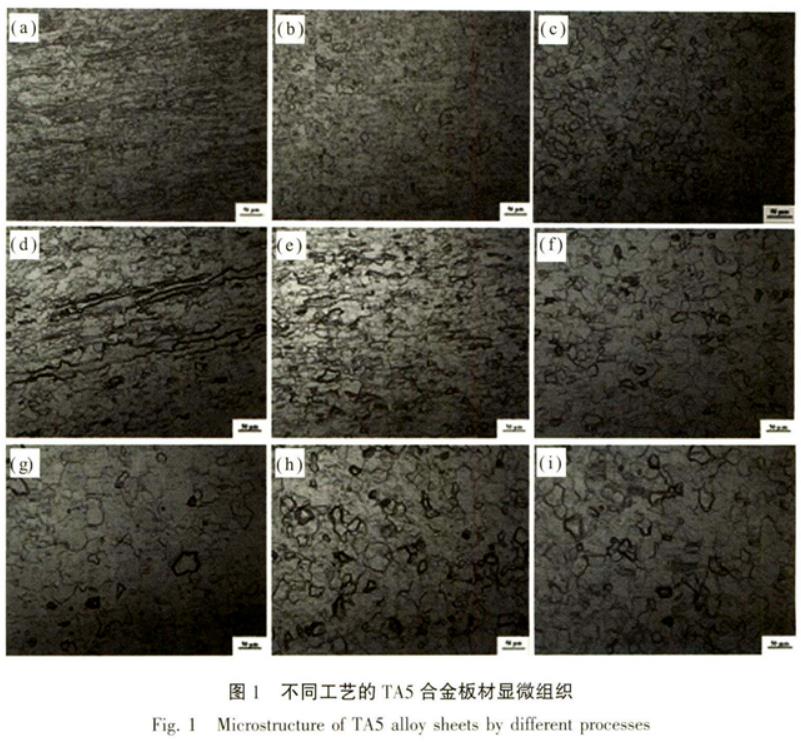

    試驗(yàn)采用撫順特鋼經(jīng)3次真空自耗重熔的TA5合金Φ610mm鑄錠,用化學(xué)分析法分析鑄錠的成分,化學(xué)成分滿足:3.3~4.7A1,0.005B,0.30 Fe, ≤0.08 C, ≤0.04 N,≤0.015 H, ≤0.150,其余為T(mén)i(質(zhì)量分?jǐn)?shù),% )。用金相法測(cè)定合金的相變點(diǎn)為995℃~1005℃。鑄錠經(jīng)3150t快鍛機(jī)開(kāi)壞后,采用1400mm軋機(jī)軋制成4.0mm板材。板材經(jīng)退火、熱矯形后進(jìn)行力學(xué)性能測(cè)試和顯微組織觀察,分析不同工藝對(duì)TA5合金板材顯微組織和力學(xué)性能的影響,具體工藝如表1所示。采用工藝1~9生產(chǎn)的TA5合金板材力學(xué)性能如表2所示,其對(duì)應(yīng)的顯微組織如圖1(a)~(i)所示。




    2、結(jié)果與分析

    2.1鍛造開(kāi)壞工藝對(duì)組織與性能的影響

    采用工藝1、2和工藝4、5生產(chǎn)的TA5合金板材的顯微組織,如圖1(a)、圖1(b)和圖1(d)、圖1(e)所示,力學(xué)性能見(jiàn)表2。工藝1和工藝4中板壞第2火次鍛造均在相變點(diǎn)以上150℃變形。通過(guò)工藝1與工藝2、工藝4與工藝5對(duì)比可知,采用工藝1和工藝4鍛造的板壞軋制成板材后,顯微組織粗化并且均勻化程度較低,再結(jié)晶等軸α相含量少,個(gè)別區(qū)域存在帶狀纖維組織,因此采用工藝1和4生產(chǎn)的板材強(qiáng)度較高,與技術(shù)條件要求相比富余量很大,但塑性變化不大。

    2.2軋制工藝對(duì)組織與性能的影響

    工藝3熱軋開(kāi)壞時(shí)采用換向軋制,壞料變形20%~30%后旋轉(zhuǎn)90°進(jìn)行軋制,顯微組織如圖1(c)所示,與工藝1相比,如圖1(a)所示,換向軋制可充分破碎晶粒,消除方向性,組織均勻化程度高,含有大量的再結(jié)晶等軸α相。由于換向軋制組織均勻,退火過(guò)程中的能量將更多地用于再結(jié)晶晶粒的長(zhǎng)大,因此板材強(qiáng)度顯著降低,特別是抗拉強(qiáng)度降低幅度很大,塑性明顯升高。

    工藝2為精軋采用冷軋,其顯微組織如圖1(b)所示。與工藝5和工藝6精軋采用熱軋相比,如圖1(e)、圖1(f),精軋采用冷軋的板材晶粒尺寸細(xì)化,強(qiáng)度明顯升高,塑性降低。這是由于冷軋是在再結(jié)晶溫度以下進(jìn)行,軋制過(guò)程無(wú)再結(jié)晶發(fā)生,產(chǎn)生加工硬化,退火過(guò)程才發(fā)生再結(jié)晶;而熱軋是在再結(jié)晶溫度以上進(jìn)行,軋制過(guò)程發(fā)生動(dòng)態(tài)再結(jié)晶,軋后冷卻及退火過(guò)程中繼續(xù)發(fā)生再結(jié)晶,并伴隨晶粒長(zhǎng)大,進(jìn)一步使組織均勻等軸化。

    工藝5和工藝6的精軋溫度分別為相變點(diǎn)以下80℃、相變點(diǎn)以下50℃,其顯微組織如圖1(e)、圖1(f)。由于精軋溫度升高,熱軋過(guò)程中產(chǎn)生的熱能更高,存儲(chǔ)于晶粒內(nèi)部的能量更大,為熱變形過(guò)程中晶粒的回復(fù)和長(zhǎng)大提供了較高的能量,在軋后冷卻和退火過(guò)程中部分被破碎的細(xì)小晶??傻玫街匦麻L(zhǎng)大,促進(jìn)組織均勻等軸化[5-6],此精軋溫度升高,板材強(qiáng)度降低,塑性升高。

    2.3退火及熱矯形工藝對(duì)組織與性能的影響

    工藝6和工藝7的退火溫度分別為相變點(diǎn)以下270℃和相變點(diǎn)以下300℃,保溫時(shí)間相同,然后均采用相同的熱矯形工藝。兩種工藝生產(chǎn)的板材顯微組織分別如圖1(f)、圖1(g)所示。

    與工藝6相比,采用工藝7生產(chǎn)的板材α相晶粒尺寸明顯粗大,組織等軸均勻化程度高。由于板材退火后進(jìn)行熱矯形,熱矯形溫度為相變點(diǎn)以下280℃,保溫時(shí)間一般在(13~15)h,在保溫過(guò)程中,最后(2~4)h料溫可達(dá)到相變點(diǎn)以下300℃。這對(duì)于采用工藝6退火的板材來(lái)說(shuō),由于熱矯形過(guò)程中的料溫低于退火溫度,不足以破壞退火后的組織平衡關(guān)系,基本不會(huì)影響板材的性能;而對(duì)于采用工藝7退火的板材來(lái)說(shuō),熱矯形過(guò)程相當(dāng)于延長(zhǎng)的退火保溫時(shí)間,因此,造成α相晶粒進(jìn)一步長(zhǎng)大,強(qiáng)度降低了50MPa左右。因此在退火過(guò)程中,退火溫度一定要高于熱矯形過(guò)程中的料溫,避免后續(xù)熱矯形過(guò)程對(duì)板材組織性能產(chǎn)生影響。

    板材一次熱矯形不平度可達(dá)到標(biāo)準(zhǔn)要求的5mm/m。為進(jìn)一步改善不平度,板材需采用二次或三次熱矯形。工藝6、8、9熱矯形溫度均為相變點(diǎn)以下280℃,熱矯形次數(shù)/保溫時(shí)間分別為一次/保溫(13~15)h、一次/保溫(13~15)h+二次/保溫(6~8)h;一次/保溫(13~15)h+二次/保溫(6~8)h+三次/保溫(6~8)h。不同熱矯形工藝的顯微組織如圖1(f)、圖1(h)、圖1(i)所示。隨著熱矯形次數(shù)的增加,顯微組織進(jìn)一步均勻等軸化,并且再結(jié)晶α相晶粒長(zhǎng)大,但α相晶粒尺寸的這種輕微變化不足以影響室溫拉伸性能的明顯變化,如表2所示。因此,板材采用二次或三次熱矯形,不會(huì)對(duì)室溫力學(xué)性能造成影響,不平度可達(dá)到(2~3)mm/m。

    3、結(jié)論

    (1)板壞鍛造時(shí),第2火次采用相變點(diǎn)以上150℃變形,造成板材組織粗化,呈纖維狀,強(qiáng)度富余量大,但塑性變化不大。

    (2)采用換向軋制的板材組織均勻等軸化,并且再結(jié)晶晶粒尺寸增大,板材強(qiáng)度顯著降低,塑性明顯升高隨著精軋溫度的升高,再結(jié)晶晶粒均勻化長(zhǎng)大趨勢(shì)明顯,強(qiáng)度降低,塑性升高。

    (3)為了避免熱矯形過(guò)程對(duì)板材組織性能產(chǎn)生影響,退火溫度應(yīng)該高于熱矯形過(guò)程中的料溫;板材采用二次或三次熱矯形,不平度可達(dá)到(2~3)m m /m ,室溫力學(xué)性能基本不變。

    (4)通過(guò)工藝1~9對(duì)比可知,工藝6不僅簡(jiǎn)單易行,而且采用其生產(chǎn)的板材組織為均勻細(xì)化的等軸組織,強(qiáng)度和塑性匹配良好,不平度達(dá)標(biāo),因此工藝6為T(mén)A5鈦合金板材的最佳工藝。

    參考文獻(xiàn):

    [1]《稀有金屬材料加工手冊(cè)》編寫(xiě)組.稀有金屬材料加工手冊(cè)[M].北京:冶金工業(yè)出版社,1984:471-479.

    [2]孫建科,盂祥軍,陳春和,等.我國(guó)船用鈦合金研究、應(yīng)用及發(fā)展[J].金屬學(xué)報(bào),2002,38(z1):33-36.

    [3]限陳麗萍,婁貫濤.艦船用鈦合金的應(yīng)用及發(fā)展方向[J]. 艦船科學(xué)技術(shù), 2005, 27(5) : 13-15.

    [4]陳軍,趙永慶,常輝.中國(guó)船用鈦合金的研究和發(fā)展[J].材料導(dǎo)報(bào), 2005, 19(6) : 67-70.

    [5]廖強(qiáng),謝文龍,曲恒磊,等.熱軋溫度對(duì)TA5-A鈦合金板材組織及拉伸性能的影響[J.熱加工工藝, 2012, 41(16) : 5052.

    [6]孫虎代,王田,陶海林,等.軋制溫度及退火溫度對(duì)TA5鈦合金棒材組織和性能的影響[J].中國(guó)鈦業(yè),2017,(4) :40-43.

    在線客服
    客服電話

    全國(guó)免費(fèi)服務(wù)熱線
    0917 - 3388692
    掃一掃

    bjliti.cn
    利泰金屬手機(jī)網(wǎng)

    返回頂部

    ↑

    国产乱妇乱子视频在播放| 亚洲sm另类一区二区三区| 亚洲精品一区二区视频| 国产成人亚洲综合| 成人av在线久色播放| 情av一区二区三区在线观看| 国产av午夜精品一区二区入口| 久久精品国产亚洲av热明星| 国产成人av一区二区三区在线| 边做边流奶水的人妻| 午夜毛片不卡免费观看视频 | 亚洲av乱码二区三区涩涩屋| 国产黄色一区二区三区,| 日韩精品一级在线视频| 亚洲愉拍自拍视频一区| 国产精品高潮呻吟av久久无吗| 粗壮挺进人妻水蜜桃成熟漫画| 日本19禁啪啪吃奶大尺度| 久久精品国产亚洲av麻豆色欲| 色翁荡息又大又硬又粗视频| 森中文字幕一区二区三区免费| 中文字幕日韩有码国产| 亚洲av熟女一区二区三区站| 亚洲精品98中文字幕| 自拍偷区亚洲综合第一页| 亚洲成人av在线播放不卡| 蜜桃国产精品视频网站| 日本高清在线播放一区二区| 最近中文字幕精品在线| 91亚洲国产成人精品一区.| 蜜桃视频网站在线观看一区 | 激情五月我也去也色婷婷| 亚洲精品国产一二三区| 人妻少妇精品视频专区vr| 亚洲国产精品国自产拍久久蜜av| 亚洲一区二区在线观看网址| 久久精品丝袜高跟鞋| 国产精品久久久久久久久电影网| 亚洲国产精品无码一线岛国| 91成人自拍国语对白| 国产精品亚洲av三区亚洲|
